零件名稱 |
上海禹軒襯氟安全閥材料明細 |
|||
|
閥體 |
WCB-襯里材料 |
CF8/CF8M+襯里材料 |
CF3/CF3M+襯里材料 |
|
|
閥瓣 |
35#+襯里材料 |
304/316+襯里材料 |
304L/316L+襯里材料 |
|
|
閥蓋 |
WCB |
CF8/CF8M |
CF3/CF3M |
|
|
閥帽 |
WCB |
CF8/CF8M |
CF3/CF3M |
|
|
閥桿 |
2Cr13 |
304/316 |
304L/316L |
|
|
導向套 |
2Cr13 |
304 |
||
|
調整螺桿 |
2Cr13 |
304/316 |
304L/316L |
|
|
彈簧座 |
25# |
304 |
||
|
調節圈 |
PTFE |
|
||
|
波紋管 |
PTFE |
|
||
|
彈簧 |
50CrA |
|
||
|
調節螺母 |
QT450 |
2Cr13 |
||
|
螺栓 |
35# |
A193 B8 |
A193 B8M |
|
|
螺母 |
45# |
A194 8 |
|
|
|
設計標準 |
GB/T12241, GB/T12243 |
||
|
結構長度標準 |
JB/T2203 |
||
|
法蘭標準 |
HG/T20592, GB/T9119 |
||
|
檢驗與試驗標準 |
GB/T12241, GB/T12243 |
||
|
標志標準 |
GB/T12241, GB/T12220 |
||
|
供貨標準 |
JB/T7928 |
||
|
公稱通徑 |
DN15~DN400 |
||
|
公稱壓力 |
PN16, 150LB |
||
|
整定壓力分段(MPa) |
0.06~0.1 |
0.1~0.16 |
0.16~0.25 |
|
0.25~0.4 |
0.4~0.6 |
0.6~0.8 |
|
|
0.8~1.0 |
1.0~1.3 |
1.3~1.6 |
|
|
適用溫度 |
PFA: -29°C~200°C PTFE: -29°C~180°C |
||
|
適用介質 |
鹽酸, 硝酸, 氫氟酸, 液氯, 硫酸, 王水等強腐 |
||

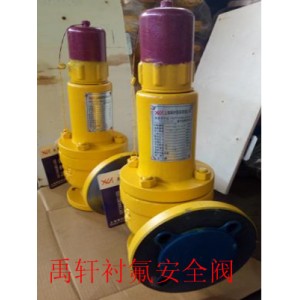

WA42F46-襯氟安全閥 襯氟泄壓閥 彈簧全啟式安全閥
襯氟安全閥(又稱襯氟泄壓閥)是我公司依據國內外先進技術，經消化吸收研制成功的新型化工行業領域?qū)Ｓ冒踩y,該閥是一種用于氯堿化工、鹽酸、硫酸等高危腐蝕性介質受壓設備、壓力容器等密封系統的設備或管路上保護系統安全；該閥防外泄漏采用PTFE波紋管密封，有效的防止介質的外泄；閥體內腔、閥芯等與介質接觸的部位均進行全襯2.5mm以上的PFA、F46等氟塑料, 具有結構緊湊，啟閉靈活耐腐蝕性能強等優點。
該閥為封閉式結構，即排出的介質不外泄，全部介質沿著閥體規定的出口排出，用于是目前氯堿化工、鹽酸、硫酸等腐蝕性化工專用閥領域的更新?lián)Q代產品。
