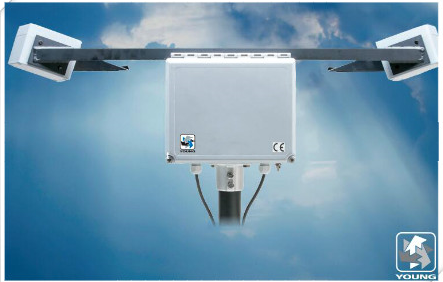

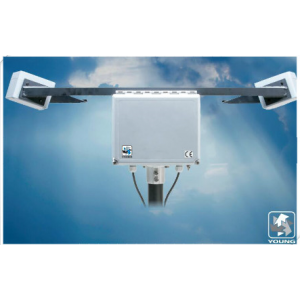

73000 前射式能見度傳感器

73000 前射式能見度傳感器簡介

   YOUNG Sentry?能見度傳感器通過確定散射光來確定空氣中的煙、塵、霾、霧、雨和雪。

   73000 前射式能見度傳感器是一款光學系統的傳輸變送器TX射出的紅外線與接收器RX的可視區域成42度角交叉。交叉的區域即是樣品的體積。當TX射出的紅外線被樣品體積內的顆粒吸收或散射，RX接收端測試到的散射紅外線的量就變少，通過該接收端紅外線的量計算出消光系數，再通過消光系數的柯西米德定律算出能見度的測試值。
   經過美國聯邦航空管理局（FAA）和美國國家氣象局（NWS）驗證，儀器采用的是“俯視式”幾何學設計，最能有效減少窗口污染和堵塞。測量窗口有防露加熱罩，還可以選配智能控溫加熱罩，這保證儀器在任何惡劣的氣象環境下均可正常使用。此外，Sentry傳感器所有的供電和信號線都有電壓急增及抗電磁干擾的保護，可以保證傳感器持續正常運作。
   傳感器的安裝及保養十分簡便。傳感器集線盒底下有一個安裝法蘭，可以接到用戶自備的1.5英寸安裝管上。還有一個防水的電纜密封管，內有電源及信號電纜，可以接到終端板上，方便且可靠。傳感器的背部有一個附帶的校準設備，在現場僅需要30分鐘就可以完成全部的校準。一般半年校準一次.

73000-D-V-C（無加熱型、10-36V供電、0-5V輸出、單控制繼電器（NA瓦特/輸出選項v））

73000-D-W-C（無加熱型、10-36V供電、0-10V輸出、單控制繼電器（NA瓦特/輸出選項v））

73000-D-L-C（無加熱型、10-36V供電、4-20mA輸出、單控制繼電器（NA瓦特/輸出選項v））

73000-D-S-C（無加熱型、10-36V供電、RS232輸出、單控制繼電器（NA瓦特/輸出選項v））

73000-D-U-C（無加熱型、10-36V供電、RS485輸出、單控制繼電器（NA瓦特/輸出選項v））



73004-D-V-C（加熱型、10-36V供電、0-5V輸出、單控制繼電器（NA瓦特/輸出選項v））

73004-D-W-C（加熱型、10-36V供電、0-10V輸出、單控制繼電器（NA瓦特/輸出選項v））

73004-D-L-C（加熱型、10-36V供電、4-20mA輸出、單控制繼電器（NA瓦特/輸出選項v））

73004-D-S-C（加熱型、10-36V供電、RS232輸出、單控制繼電器（NA瓦特/輸出選項v））

73004-D-U-C（加熱型、10-36V供電、RS485輸出、單控制繼電器（NA瓦特/輸出選項v））



73062 校準裝置

74050 安裝支架–垂直表面包括墻壁，交通極和Rohn型塔

技術指標：



光源：880 nm LED

散射角度：42 度

測量范圍：30m～16000m（可選配10m～10000m）

精度：±10%

時間常數：60 秒

模擬輸出：0-10 VDC標準,4-20mA、 0-5 VDC可選

數字輸出：ASCII代碼: RS-232, RS-422, RS-485可選

衰減：100～0.1863 km-1標準

    300～0.30 km-1（可選）



電源：DC : 10～36 VDC, 6 VA; 18 VA w/ 外殼加熱

工作溫度：-40～+60℃

工作濕度：0～100% RH

防護級別：IP66 (NEMA-4X)

尺寸：889mm x 292mm x 305mm

重量：8 kg

安裝架：40毫米標準管，48毫米外徑最大

     25毫米標準管，33毫米外徑最大
