LSM 植物冠層分析儀

LSM 植物冠層分析儀簡介

    LSM 植物冠層分析儀是一套為測量太陽總輻射或光合有效輻射（PAR）的獨立數據采集設備LSM 可支持至多 10 個日照強度計 (PYR, SK-08), PAR (QSO-S) 以及線形 PAR(LINPAR) 傳感器。 LSM 可自動計算植物冠層所截獲的輻射量。

    LSM 是一款完全自給設備，一般需要 7W 太陽能板 （野外環境） 或者12V 電源供應 （溫室或?qū)嶒?yàn)室環境）。 儀器通信可通過 USB 接口及無線傳輸方式完成 。

    LSM 達到IP-68工業防護等級，并配有一套WINDOWS操作環境下的GUI軟件，該軟件囊括了多種數據采集功能，包括數據審閱表，用戶腳本以及傳感器校準等。

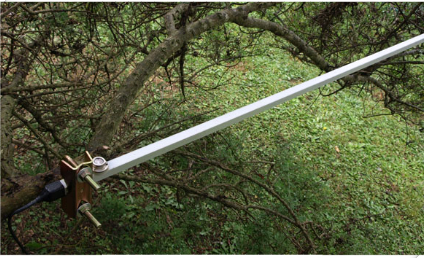

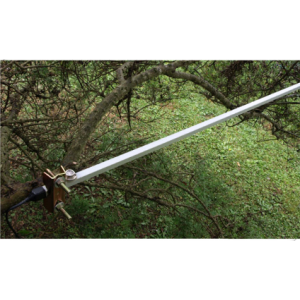

LINPAR架設在植物冠層內

產品應用

氣候及生態系統模擬模型

作物生長環境

冠層內部及下方輻射截獲量

冠層內部光合有效輻射強度及光能利用效率

產品特點

獨立、無線數據采集，低功耗

最多可容納10支傳感器

可測量太陽輻射/光合有效輻射

可自動計算DIFN冠層輻射截獲量、LAI（葉面積指數）及其標準誤、MTA（平均葉傾角）及ACF（表觀聚集因子）等

靈活的傳感器校準、數據審閱表以及用戶腳本功能

IP-68 最高工業防護等級

輻射測量儀(LSM) 與 一級太陽輻射傳感器 (SK-08)

更多信息

·

· LSM是一款獨立的設備，它不需要額外的線纜或電源支持其工作。所有的數據都將被存儲到一張可卸載的SD存儲卡上

· 與LSM的通信可通過USB數據線和無線傳輸兩種方式進行，無線傳輸方式最遠可支持250的距離

· 當連接好ICT網絡控制器，就可以實現對LSM或單獨某一傳感器的遙控操作。實時測量數據可以通過互聯網從任意位置上傳。這些數據可以上傳到一臺計算機，或者也可以存儲到ICT提供的數據服務器上。您可以通過互聯網從服務器下載數據.

·  LSM具有一套WINDOWS環境下運 行的配置軟件。這套軟件采用圖形用戶界面（GUI）并且十分易于上手操作。您可以通過這套軟件設置傳感器的校準公式，還可以采集和編輯數據。這套軟件可以幫助您輕松實現實時測量，監測站工作狀態診斷以及傳感器校準。

· LSM采用兩線制非極性電源總線，也就是說采用這套設備，您不必再擔心那些因儀器正負極錯接所帶來的麻煩和困擾

· LSM內置聚合物鋰電池，電池可通過外部電源（太陽能板或電源線）進行持續充電。設備內置電源管理系統以使電源的續航能力達到最大.

· LSM達到IP68最高工業防護等級，并已通過實驗證明該設備可以在極端環境條件下工作。目前這套設備已經在多樣化的環境中得到運用，比如在澳大利亞的炎熱沙漠，亞馬遜雨林，德國溫帶闊葉林，印度農田以及北美極圈高寒地帶等地區。

LSM---傳感器的選擇

自動計算植物冠層輻射截獲率

 LSM 可自動計算冠層對光合有效輻射PAR的截獲率( f )。

測量得到的f可以作為衡量植物光能利用率或者說植物將光能轉化為生物量能力的重要指標。這一簡單的理論（見上圖公式）在應用過程中至少需要一個傳感器安裝于冠層頂部，同時還需要兩個或更多傳感器安裝于冠層的下方（見上圖）。此外還有一種較復雜的方法 （見上圖公式），該方法同時考慮冠層反射及地面因素（占f 中的5%）。這種方法在應用過程中需要一個 LINPAR架設于冠層內或冠層下方。傳感器的作用是進行大面積取樣，評估由冠層所造成的輻射強度變化。 在全生育期內對 f 進行監測，同時進行產量或生物量的調查，即可繪制光能利用率曲線（如右圖）。

定制LSM及太陽輻射傳感器

    ICT International 可為您設計多樣化的儀器設備以滿足您科研應用中的特殊需求。

    旱地農業研究中心（CRIDA）以及 印度農業研究委員會 （ICAR） 聯系到 ICT International，希望定制一臺配有一級輻射傳感器的LSM，用以氣候變化對于印度水稻田的影響。

    為此，ICT International的工程師們設計了一款能夠支持SK-08（一款高精度高可靠性的輻射計）傳感器的 LSM。這款LSM以及 SK-08 傳感器目前已經被安裝于印度的水稻種植帶中，用以監測太陽輻射。

     在LSM以及SK-08傳感器的幫助下，研究人員可以進行由于氣候變化所造成的天空云量變化及太陽輻射變化對作物產量的影響的相關研究。

光線對金合歡屬植物葉片發育的影響

    許多金合歡屬的植物具有諸如二回羽狀復葉及葉狀柄等具有典型特點的葉片器官。

    新南威爾士大學、悉尼大學、澳大利亞大學的科學家通過已經進行的研究發現，在不同光環境下，植物常常更為傾向于發育為某一種特定的葉片形狀。

    科學家們希望通過進一步的實驗研究光質對于該，試驗中研究人員通過在盆栽植物四周放置不同的濾光器以改變?nèi)~片所接收到的輻射強度。

       LSM 及輻射計被用于量化不同實驗處理間濾光器所造成的輻射差異。

電源管理

內置聚合物鋰電池

電源開關

 內置電源管理

光電隔離及防雷保護

數據采集

獨立數據采集

24位分辨率

支持USB連接方式

支持無線數據傳輸

防水措施：IP68 防護等級（最高）

     支持Windows系統的配套軟件（免費）

產品應用

冠層內部及下方的輻射截獲量

冠層內部的光和有效輻射強度及植物光能利用率

   作物生長環境研究

產品技術指標：
