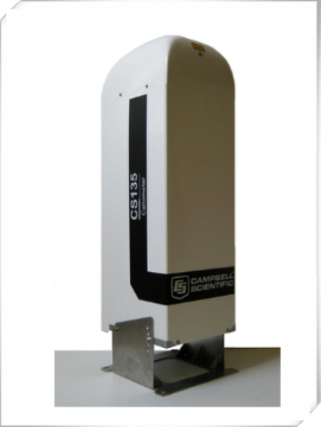

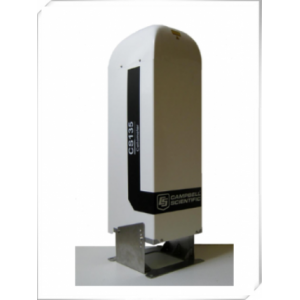

Campbell CS135云高儀
Campbell Scientific, Inc.的CS135云高儀可應用于氣象和航空領域，測量云高和垂直能見度。利用激光雷達（激光探測和測距）技術，儀器發射快速、低能量的激光脈沖到大氣中，探測儀器上方來自云和氣溶膠的后向散射。CS135應用精密的分鏡頭設計，與其它儀器相比，增加了光信號的信噪比，保證了測量精度，并通過將大光學元件集成在緊湊的設計中，保證1M級人眼安全。這種光學設計可取代傳統的雙軸或普通光學設計。傳統的雙軸系統光學隔離設計是為了增強探測器的靈敏度，而新的普通光學設計以較低的重疊高度是為了實現近距離范圍的測量。CS135這種混合方法，得益于電子科技水平的進步，為云高和垂直能見度的高精度測量提供了強大而穩定的平臺。堅固的機箱可以保證CS135在惡劣環境下穩定可靠地運行。機箱內部可提供放置CR1000數采和/或通訊模塊的空間。
主要特點：
| 特點 |
| ◆ 精密的分光鏡設計，獲得高信噪比，最大化探測靈敏度，擴展了觀測范圍 |
| ◆ 堅固可靠的CSI電子器件 |
| ◆ 先進的信號處理技術 |
| ◆ 有競爭性的價格 |
| ◆ 自帶吹風和加熱功能，內置加熱器、風扇和防輻射罩 |
| ◆ 防輻射罩和光學過濾避免太陽直接曝射 |
| ◆ 自動報告觀測窗口的狀態 |
| ◆ 自動測量?jī)x器內部溫濕度 |
| ◆ 整合雙軸傾角羅盤，保證測量高度的準確度 |
| ◆ 可調傾角垂直、12度和6度 |
| ◆ 后散射廓線輸出 |
主要參數：
| 主要技術參數 | |
| 最大量程 | 10km |
| 分辨率 | 5米 |
| 云層報告 | 高達4層報告信息 |
| 垂直能見度 | 無云時輸出 |
| 硬目標測量精度 | ±0.25或±4.6米 |
| 報告周期 | 2 至 120s，可設置 |
| 接口 | 數據：RS232/RS484維護：USB 2.0（兼容USB1.1）波特率： 300～115000 |
| 激光安全 | Class 1M，EN60825-1：2001 |
| 激光波長 | 905nm |
| 供電 | 110/115/230VAC， 50-60Hz，最大功率470W |
| 電池： | 內部12V 2AH電池提供1小時的測量能力（無吹分/加熱） |
| 工作溫度 | -40℃～+60℃ |
| 環境濕度 | 0～100% RH |
| 尺寸 | 1000x330x316 mm |
| 重量 | 32Kg（不帶線纜總重）25Kg（不帶外殼和機罩） |
