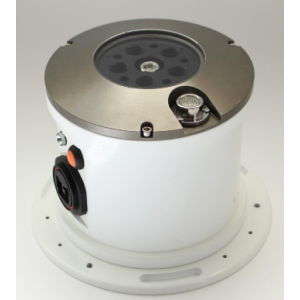

ZEN R-52 多濾波型太陽光度輻射儀/太陽光度計
ZEN R-52 多濾波型太陽光度輻射儀/太陽光度計
ZEN系統包括一個新的太陽輻射系統（ZEN R-41/ZEN R-51）和一個AOD的檢索方法(ZEN-LUT),ZEN R-41是一體化設計，沒有其它部件，因此使它成為一個低成而且功能強大的儀器，維護成本低，適合在偏遠、無人居住、沙漠等地區安裝。ZEN-LUT方法是基于測量天頂亮度對比（ZSR）和查找表（LUT）的計算ZSRs。
特點：
-
用于沙塵氣溶膠光學厚度（AOD）監測的新型天空輻射監測系統
-
多濾波型太陽光度輻射計
-
實時檢測
-
沒有移動部件
-
易于維護
-
適用于惡劣環境的穩健設計
-
耐用硬涂層過濾器
技術指標：
| 型號 | ZEN R-41 | ZEN R-52 |
| 探測器 | 硅探測器 | 硅探測器 |
| 監測通道 | 四通道 | 五通道 |
| 標準波長 | 440nm、500nm、675nm和870nm | 440nm、500nm、675nm、870nm和940nm |
| 視角 | 3° | 2° |
| 監測速率 | 1min | 1min |
| 決議 | 16 Bit | 16 Bit |
| 雜散光 | 比10-4更好 | 比10-5更好 |
| 暗噪聲 | ＜5 原始計數 | ＜5 原始計數 |
| 熱噪聲 （-5～＋60℃） |
＜5 原始計數 | ＜5 原始計數 |
| 數據輸出 | 每個通道的原始計數、每個通道的標準偏差、每個通道的輻射強度W/㎡、每個波長的AOD、內部溫度、內部濕度和太陽的位置等數據 | |
| 軟件功能 | 捕獲、處理、數據圖、數據庫、Export數據、FTP備份、VPN訪問 | |
| 通訊 | 千兆PoE LAN | |
| 電源 | 電源輸入范圍:90-240V 輸出:15V 25W |
|
| 防護等級 | IP67 | |
| 圓頂罩 | 75mm | |
| 外殼 | 頂部：陽極氧化鋁 機構：鍍鋅鋁 | |
| 內部加熱 | 無 | 低功耗 |
| 工作環境 | +55 | +55 |
| 尺寸 | 180mm | 180mm |
| 重量 | 11.5kg( | 11.5kg( |
| 風機 | 可選 | 可選 |
新的ZEN型多濾波太陽光度計
AOD的差異與不同條件下的AOD (AOD 500nm ∼0.5 和 1.0) 和ZSR干擾±5% 和±10%, for 440nm (a, b) 和 870nm (c, d).
AOD的差異與不同條件下的AOD（AOD 500nm∼0.5和1）和440nm處（A，B）和870nm處（C，D）波長度。我們包括了不同濃度的四種不同的氣溶膠成分，MIAM和MICM擾動±5%和WASO的50%±濃度擾動。
四種不同的光譜波段CE318-太陽光度計和ZEN R-41 AOD之間的比較（440, 500, 675和870nm處）每Izaña站形成算法在2015年。在上面板（a-d）提出了AOD的ZEN R-41/太陽光度計的散點圖。中間板（e–h）顯示了AOD的差異與AERONET的氣溶膠光學厚度。AOD的差異與太陽天頂角(SZA°) 在下面顯示的(i-I)
