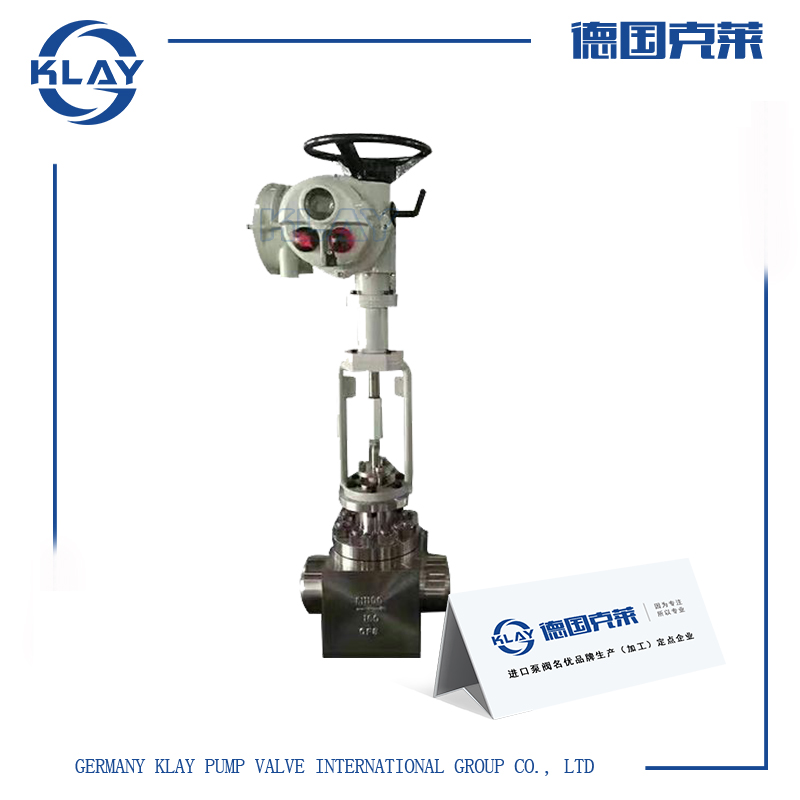

點擊下圖片即可查看大圖
一、進口電動小流量調節閥產品詳情
調節機構采用了新型的小流量低流阻單座閥。它結構緊湊，流道通暢，具有流量特性精確、可調范圍大、閥座泄漏量微小等特點。控制氣體、液體、蒸汽等介質，適用于對泄漏量有嚴格要求的場合。
二、進口電動小流量調節閥技術參數
閥體部分：| 閥體型式： | 直通鍛造閥體 |
| 公稱通徑： | DN5、8、10、15、20、25mm |
| 公稱壓力： | PN 1.6、2.5、4.0、6.4、10、16、20、32 Mpa |
| CLASS 150、300、 600、900、1500 Lb | |
| JIS 10K、20K、30K、40K | |
| 連接方式： | 螺紋：NPT、PT（適用于 1”以下） |
| 焊接：SW、BW | |
| 法蘭距： | 符合IEC 534 |
| 閥蓋形式： | 閥體一體型 |
| 填 料： | V型聚四氟乙烯、柔性石墨填料等 |
| 密封墊： | 金屬夾石墨密封墊、聚四氟乙烯墊 |
| 執行機構： | 氣動：多彈簧執行機構 |
| 電動：KLAY系列 |
| 閥芯型式： | 單座柱塞 |
| 流量特性： | 等百分比、線性 、快開 |
| 內件材質： | 標準材質組合及使用溫度、壓力范圍請參閱附錄 |
| 閥體 | 型式 | 直通 | 閥蓋 | 型式 | 閥體一體型 |
| 材質 | WCB、WC9、304、316等 | 材質 | WCB、WC9、304、316等 | ||
| 閥芯 | 特性 | 直線、等百分比、快開 | 填料 | “V”型PTFE、柔性石墨 | |
| 材質 | 304、304+STL/PTFE、316、316+STL/PTFE | ||||
| 執行器 | 氣動:見表5 | ||||
| 電動:見表5 | |||||
| 定位器 | 電氣閥門定位器、智能型數字定位器 | ||||
| 附件 | 電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等 | ||||
三、進口電動小流量調節閥工作原理
采用鍛造閥體鍛制而成，易做成高壓。閥芯尺寸可從加工差等0.15-15mm，可適應各種不同流量要求的工況。小流量調節閥配由進口技術的KLAY系列電子式電動執行器，電動執行機構內有伺服放大器，無需另配伺服放大器，有輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉，實現對流量等參數的調節。
四、進口電動小流量調節閥性能特點
體積小、重量輕、性能高、用于微小流量的精確控制。例如在精密化工，科研機構中使用其來對流量及壓力等進行精密的微控。閥體的設計壓力可達32MPa。可選擇多彈簧氣動簿膜機構或電動執行機構等。
五、進口電動小流量調節閥外形尺寸
| 閥門尺寸 inch | L | B | 電動 | |||
| H1 | H2 | A | ||||
| 1/5 | 5 | 75 | 26 | 21 | － | 130 |
| 1/4 | 8 | 75 | 26 | 21 | － | 130 |
| 3/8 | 10 | 95 | 32 | 25 | － | 130 |
| 1/2 | 15 | 120 | 38 | 30 | － | 130 |
| 3/4 | 20 | 120 | 42 | 32 | － | 130 |
溫馨提示：
本文中所述文字、數據、品牌、圖片僅用于參考，如需查看更多的進口電動小流量調節閥性能參數、結構尺寸、價格等詳情請聯系我們。
