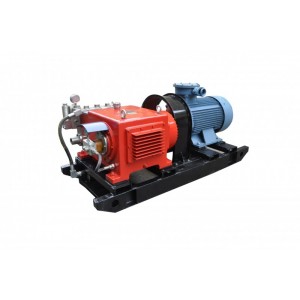

1、概述
該系列乳化液泵，均以傳遞功率250kW的動力端(曲軸箱組件)作為通用部件，配以液力端（泵頭組件及缸套組件等）部件而構成。主要為中厚煤層綜合機械化采煤液壓支架提供動力源，也可用于地面，作為其它液壓設備的液壓動力源。
井下工作時一般由兩臺乳化液泵組與一臺匹配的液箱組配合使用。
兩臺泵組，一臺使用，一臺備用。
本產品執行《MT/T188.2—2000煤礦用乳化液泵站 乳化液泵》。
使用環境：
工作位置應相對水平；
工作環境溫度在0℃～40℃，相對濕度不過95%。
2、主要技術參數
|
型 號 參 數 |
BRW400/31.5 |
BRW315/40 |
BRW315/37.5 |
BRW315/31.5 |
|
公稱壓力(Mpa) |
31.5 |
40 |
37.5 |
|
|
公稱流量(L/min) |
400 |
315 |
||
|
曲軸轉速(r/min) |
552 |
|||
|
柱塞行程 |
64 |
|||
|
柱塞直徑 |
56 |
50 |
||
|
柱塞數量 |
5 |
|||
|
傳動比（Z1/Z2） |
22/59 |
|||
|
電機功率 |
250(660/1140V) |
200（660/1140V） |
||
|
電機轉速(r/min) |
1480 |
|||
|
外形尺寸 L×B×H(mm) |
3300×1070×1350 |
|||
|
泵組重量(Kg) |
4000 |
3600 |
||
|
安閥出廠調定壓力(MPa) |
34～36 |
42～44 |
39～41 |
|
|
卸載閥出廠調定壓力(MPa) |
||||
|
卸載閥恢復工作壓力(MPa) |
公稱壓力的75%～85% |
|||
|
工 作 介 質 |
乳化液（含3%～5%乳化油的中性水混合液） |
|||
|
配套乳化液箱 型號 |
XR400/25 |
XR315/20 |
||
|
配套乳化液箱容積L |
2500 |
2000 |
||
|
吸液過濾精度 μm |
473 |
|||
|
高壓過濾精度 μm |
40（25） |
|||
|
泵 吸液口 |
通過供液閥門與Φ100吸液軟管連接 |
|||
|
泵 卸載閥回液口 |
通過φ50A型扣壓軟管與乳化液箱連接 |
|||
|
泵 卸載閥高壓出口 |
通過兩根φ32軟管與液箱高壓過濾器連接 |
|||
|
泵站 高壓出液口 （向支架供液） |
兩個φ32DN系列G型陰接頭（或按用戶要求） |
|||
|
支架回液接口 |
按用戶要求 |
|||
|
進水配液接口 |
||||
3、工作原理及結構簡介乳化液泵為臥式五柱塞電動往復泵。選用三相交流四極電機驅動，經一級齒輪減速，帶動五曲拐曲軸旋轉，再經連桿、滑塊帶動柱塞作往復直線運動，使密閉的工作腔容積發生變化，工作介質在泵頭中分別經吸、排液閥組吸入和排出，從而完成由電能轉換成液壓能的工作過程，輸出高壓液體供液壓支架工作時使用。泵組液壓原理圖如下：
