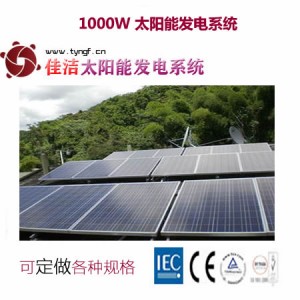

太陽能發電系統1000W

1000W太陽能光伏系統配置：
太陽電池組件：JJ-0100D-12×10塊
充電控制器：JJK-2450×1臺
免維護蓄電池：NP150×4塊
輸出電壓：24VDC
負載工作時間：50W×24小時×7個連續陰雨天

1000Wp光伏系統配置(交流AC)：
太陽電池組件：JJ-0100D-12×10塊
充電控制器：JJK-2450×1臺
免維護蓄電池：NP150×4塊
逆變器：JJN-2000-224×1臺
輸出電壓：220VAC
日發電量：3KWh
負載工作時間：50W×24小時×7個連續陰雨天

組成

太陽能光伏發電系統由太陽能電池組、太陽能控制器、蓄電池（組）組成。如輸出電源為交流220V或110V，還需要配置逆變器。各部分的作用為：

（一）太陽能電池板：太陽能電池板是太陽能發電系統中的核心部分，也是太陽能發電系統中價值最高的部分。其作用是將太陽的輻射能力轉換為電能，或送往蓄電池中存儲起來，或推動負載工作。

（二）太陽能控制器：太陽能控制器的作用是控制整個系統的工作狀態，并對蓄電池起到過充電保護、過放電保護的作用。在溫差較大的地方，合格的控制器還應具備溫度補償?shù)墓δ堋Ｆ渌郊庸δ苋绻饪亻_關、時控開關都應當是控制器的可選項；

（三）蓄電池：一般為鉛酸電池，小微型系統中，也可用鎳氫電池、鎳鎘電池或鋰電池。其作用是在有光照時將太陽能電池板所發出的電能儲存起來，到需要的時候再釋放出來。

（四）逆變器：太陽能的直接輸出一般都是12VDC、24VDC、48VDC。為能向220VAC的電器提供電能，需要將太陽能發電系統所發出的直流電能轉換成交流電能，因此需要使用DC-AC逆變器.
