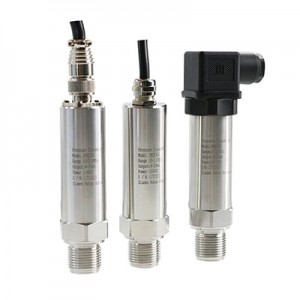

WSL200經濟型壓力變送器
一、概況
WSL200壓力變送器采用國內知名品牌擴散硅芯體，合資公司高精度、高穩定性敏感組件，經過高可靠性的放大電路及精密的溫度補償，將被測介質的壓力轉換成標準電流貨電壓信號輸出，整個產品經過元器件、半成品及成品的嚴格測試老化篩選，精湛的封裝技術以及完善的裝配工藝確儀表及工業計算機或集散系統接口，實現生產過程的自動測量和控制。廣泛應用于石油、治金、化工、電力、輕工、機械、食品和環保等領域。
二、特點
1、 量程范圍寬
2、全不銹鋼結構，壓力接口多樣化，具有外螺紋；內螺紋、平膜，鉭膜片等多種形式，防腐等級IP65
3、輸出信號為多種形式，標準電流、標準電壓，現場也可選顯示
4、 電子變送部分都有做三防處理（防水、防塵、抗干擾），瞬間過電流跨壓保護及反向極性保護
5、 防雷擊、防射頻干擾
6、低溫、高溫、超高溫測量各種介質
7、 體積小、外形美觀
三、性能指標
量 程： -0.MPa-0MPa-0.01MPa－100MPa 過載壓力：1.5倍于滿量程
精 度：±0.5%（包括非線性、重復性及回差在內的綜合誤差） ±1%FS（最大值）
長期穩定性： ±0.5%FS/年（典型值）； ±1%FS/年（最大值）
零點溫度誤差：±0.03%FS/℃（≤100kPa）； ±0.05%FS/℃（＞100kPa）
滿度溫度誤差：±0.05%FS/℃（≤100kPa）； ±0.05%FS/℃（＞100kPa）
工作溫度： -30℃～80℃；相對濕度： 0%－99% -10℃～60℃（防爆型）
供電電源：工作電壓： 12－40V，標準DC24V±5%、紋波小于1%
負載電阻： 電流輸出：≥800Ω，電壓輸出：50KΩ以上
絕緣電阻： ≥2000Ω （1000VDC）
負載電阻：可忽略不計
防護等級：IP65
過程連接：M12×1、M20×1.5(或客戶定制)
引線方式：電纜線 （標準長度1m）、航空插頭 或直接出線
重 量：約0.3Kg
四、選型
| WSL200 | -□ | -□ | -□ | -□ | -□ | -□ | 說明 | |
| 壓力類型 | B | 表壓 | ||||||
| J | 絕壓 | |||||||
| 結構形式 | W | 普通型（不帶顯示表） | ||||||
| C | LCD液晶顯示（帶按鍵，可一鍵歸零） | |||||||
| 測量范圍與精度 | 1 | 10kPa ±0.5% | ||||||
| 2 | 35kPa ±0.5% | |||||||
| 3 | 100kPa ±0.5% | |||||||
| 4 | 200kPa ±0.5% | |||||||
| 5 | 700kPa ±0.5% | |||||||
| 6 | 1.7MPa ±0.5% | |||||||
| 7 | 3.5MPa ±0.5% | |||||||
| 8 | 7.0MPa ±0.5% | |||||||
| 9 | 35MPa ±0.5% | |||||||
| 10 | 60MPa ±0.5% | |||||||
| 輸出方式 | I1 | DC4~20mA（線性/開方可選） | ||||||
| I2 | 0-10V電壓信號 | |||||||
| 過程連接 | M1 | M20×1.5外螺紋 | ||||||
| N1 | 1/2NPT外螺紋 | |||||||
| Z1 | 螺紋(客戶自定) | |||||||
| P1 | 平膜卡箍安裝（衛生型，尺寸客戶自定） | |||||||
六、結構尺寸
