1　PZ系列交流檢測儀表

　　1.1　概述

　　該系列儀表采用交流采樣技術，能分別測量電網中的電流、電壓、功率、功率因數和電能等參數，可通過面板薄膜開關設置倍率。帶RS-485通訊接口，采用Modbus或Profibus協議;也可將電量信號轉換成標準的直流模擬信號輸出;或帶開關量輸入/輸出，繼電器報警輸出等功能。

　　1.2　型號說明

　　1.3　技術指標

　　1.4　 產品規格

　　1.4.1　48型產品規格　　●功能一覽表

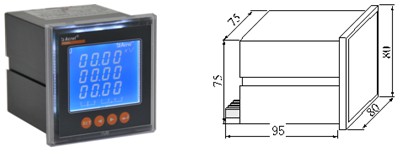

　　●外形及尺寸

　　1.4.2　72型產品規格　　●功能一覽表

　　注：　　1、J(繼電器越限報警輸出)與第二路開關量輸出復用;　　2、PZ72-E3(4)最多可帶2路M(模擬量);　　3、PZ72(L)-E在選配KC(2DI/2DO)功能時無脈沖信號輸出端口;　　4、PZ72-E3(4)具備一路有功電能脈沖信號輸出端口。

　　●外形及尺寸

　　1.4.3　80型產品規格　　●功能一覽表

　　注：　　1、J(繼電器越限報警輸出)與第二路開關量輸出復用;　　2、PZ80(L)-E在選配KC(2DI/2DO)功能時無脈沖信號輸出端口;　　3、PZ80(L)-E3(4)在選配KC(4DI)功能時具備1路有功電能脈沖信號輸出端口，在選配KC(2DI/2DO、5DI/2DO)功能時無脈沖信號輸出端口;　　4、PZ80(L)-AI3、AV3最多可帶3路模擬量輸出。

　　●外形及尺寸

　　1.4.4 96型產品規格　　●功能一覽表

　　注：　　1、J(繼電器越限報警輸出)與第二路開關量輸出復用;　　2、PZ96(L)-E3(4)在選配KC(4DI)功能時具備1路有功電能脈沖信號輸出端口，在選配KC(2DI/2DO、4DI/2DO)功能時無脈沖信號輸出端口;　　3、PZ96(L)-AI、AI3、AV、AV3、F最多可帶3路模擬量輸出，PZ96(L)-P3(4)、E3(4)最多可帶2路模擬量輸出。

　　●外形及尺寸

　　1.4.5　42型產品規格　　●功能一覽表

　　注：　　1、J(繼電器越限報警輸出)與第二路開關量輸出復用;　　2、PZ42(L)-AI、AI3、AV、AV3、F最多可帶3路模擬量輸出，PZ42(L)-P3(4)、E3(4)最多可帶4路模擬量輸出;　　3、PZ42L-E4/H最多可帶2路RS485通訊接口，一路Modbus-RTU協議，另一路可設置。

　　●外形及尺寸

　　1.5　接線端子

　　●電流表

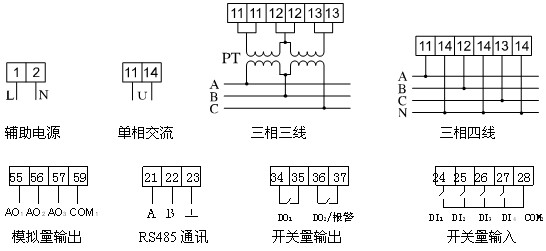

　　●電壓表(頻率表同單相電壓表)

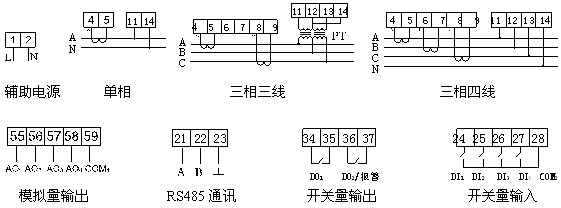

　　●功率表

　　● 電能表

　　注1：適用于單相電能表及開關量為8DI/2DO的場合;　　注2：適用于選配8DI/2DO的場合。

　　●PZ42L-E4/H

　　1.6　應用方案
