廠料漿濃度的在線監測與控制而設計的。它是目前國

際上最先進的測量模式和最新檢測理念相結合的高品

質、低價位液體物理量檢測儀器，可廣泛應用于磚廠

制造等生產工藝過程的檢測與控制，可實時在線檢測料漿的濃度，根據后端調控，把料漿濃

度控制在一定范圍中，可大幅度的節約原料與能源成本，提高產品質量。應用超聲振動濃度

傳感器能實現對砂石與水混合過程的長時間連續在線監測，對保證長期連續安全生產，提高

產品質量，提高經濟效益具有重要意義。

超聲波振動技術，國際先進水平，高精度，長期穩定，無運動部件，無維護，不受環境

的影響，應用于很寬范圍的工作溫度、工作壓力以及流體濃度變化，無須特殊安裝。

目前磚廠測試料漿濃度，還是靠傳統的烘干法、擴散法測量，傳統方法測量時間過長，

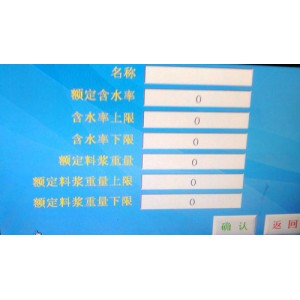

測量滯后。SEN8100系列傳感器測量時間短，觸摸屏儀表顯示數據，免 維 護 ，可以有多種

安裝方式，操作容易，精度高，適用范圍很廣，是檢測濃度手段的一大進步。SEN8100

系列在線濃度傳感器可適用于絕大多數檢測料漿濃度的場合。

二、 測量原理

傳感器是根據元器件振動原理而設計，此振動元件類似于兩齒的音叉，叉體因位于齒根

的一個壓電晶體而產生振動，振動的頻率通過另一個壓電晶體檢測出來，通過移相和放大電

路，叉體被穩定在固有諧振頻率上。當介質流經叉體時，因介質質量的改變，引起諧振頻率

的變化。根據諧振頻率變化來判斷被測液體的濃度值。

三、 技術參數

1、精度：2% FS

2、響應時間：0.5s

3、輸出：1～2KHz（高電平為 5V的方波）

4、工作溫度：0～120℃

5、最大工作壓力：40bar

6、工作電源：24VDC,0.5A

7、材料：探頭 316L不銹鋼；殼體 304或 316L不銹鋼

8、探頭聯結： 螺紋聯接（基本型）M36×1.5mm /標準法蘭聯接
