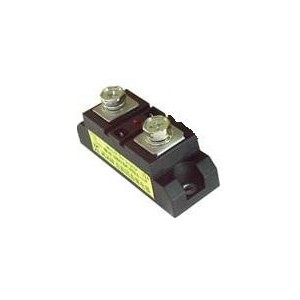

電機制動型固態繼電器
一、產品描述：
1、輸入與輸出回路之間光隔離。
2、發光二極管指示工作狀態。
3、控制信號與TTL邏輯接口。
4、可控硅全波輸出運轉. 半波輸出制動。
5、運轉.制動切換時,延時.互鎖。
6、無噪聲.無火花. 工作穩定可靠。
7、產品主要用于各種中.小型三相電機頻繁啟動制動的各種設備。
二、技術參數：
|
型 號 |
單相制動(JGT16) |
三相制動(JGT31) |
|
|
性 |
輸入電源電壓 |
240V 440V |
440V 660V |
|
最大輸出電流 |
10 ~ 120 A |
||
|
通態電壓 |
≤1.8 V |
||
|
控制電源 |
12 - 24 VDC |
||
|
控制電流 |
≤30 mA |
||
|
切換控制信號 |
公共接零(低電位) |
||
|
互鎖延時時間 |
≤0.5 S |
||
|
斷態電壓 |
≥900V |
≥1200V ≥1400V |
|
|
隔離電壓 |
≥2000 V |
||
|
絕緣電阻 |
≥100 MΩ |
||
|
絕緣電壓 |
≥2000 V |
||
|
工作溫度 |
-20～75 ℃ |
||
|
負載電流安全系數 |
≤1KW:按額定電流的2.5－3倍,＞2KW:按額定電流的3-5倍 |
||
|
外形尺寸.(代號) |
105×74×41 mm3(J-3) |
||
